产品简介
FFU层流罩。FFU为英文缩写,中文意思为"风机滤器单元(机组)"。也就是将风机和过滤器(高效过滤器(HEPA)或超高效过滤器(ULPA))组合在一起构成自身提供动力的末端净化设备。
风机过滤单元( Fan Filter Units),简称 FFU。是一种自带动力具有过滤功能的末端送风装置。风机从顶部将空气吸入并经 HEPA 过滤,过滤后将洁净空气从出风面均匀送出;为洁净环境提供洁净空气和微粒过滤控制,风机过滤单元可模组化连接使用。满足不同企业和科研单位对不同洁净环境的需求。
风机过滤单元从结构上分为:整体式、分体式、过滤器下装式,三种方式各有优点;但是从长远发展来看,分体式的风机更加适合未来的发展,它不仅是在安装维护和保养上更加方便,而且极大的提高了产品的使用率,使产品更加节能和环保。从用电方式来分,可分为交流和直流。
新立FFU风机过滤单元的特点
● 高效率、低噪音涡轮风扇。电脑三维建模,仿真分析,效率更高、噪音更低。
● 外观美观、人性化设计。加装不锈钢提手,安装搬运方便,边角圆角设计,无压痕折弯。
● 体贴、便利性设计机体上设计有安装踏板,让机体安装,维修时更方便。加装不锈钢提供
● 高性能低噪音风机。采用多翼式的涡轮节能风机,超低噪音,风压扩散均匀,出风面网速均匀稳定,功耗低,运行成本低,工作寿命长达8万小时以上。
● 多重安全防护。触摸式控制板,无机械按键开关,单键感应,安全可靠,过流、过压、过热保护。
● 轻量、薄型化机体。不含滤网,机体厚度公23cm、重仅25KG,天花板较低的场所也能适用。
● 优化的内部均流设计,保证FFU面网速均匀度偏差小于±10%。
● 弹性、多元化设计。除标准机种外,可客户需求,制作不同规格的非标产品。如:滤网种类、笨体材质等变更。
● 功能多样的选配件。可选进风口初效过滤器、进风口接管、遥控器、压差表等多种选配件。
FFU风机过滤单元的其他特点
● 风机过滤单元可使用多种方式控制速度;
● 运转功率消耗极低,有效的降低成本;
● 内置风道导流系统,降低噪声和压损,增长风机使用寿命和提高风机工作效率;
● 可与各种高效(HEPA) 、ULPA轻易搭配;
● 多翼式离心风机,能提供高风量、高静压条件;确保不同环境下的使用;
● 适合于洁净度在Class 1-1000级无尘室;特别适用于组装超净生产线,可根据工艺的需要配置为单台或多台使用,也可以将多台串联形成100级装配流水线;
● 产品出厂前均用尘埃离子计数器按ISO14644-1国际标准逐台扫描检测,确保产品质量。
规格 | XL-SF400-2*4 | XL-SF401-3*4 | XL-SF500-4*4 |
模组龙骨尺寸 | 600*1200 | 900*1200 | 1200*1200 |
箱体尺寸 | 575*1175*250 | 875*1175*250 | 1175*1175*250 |
高效尺寸 | 570*1170*69 | 870*1170*69 | 1170*1170*69 |
洁净等级 | 100级@0.3um (美联邦标准) | ||
额定风量 | 1000m3/h | 1500m3/h | 2000m3/h |
平均风速 | 0.45~0.65m/s ±20% ( 风速可调) | ||
过滤效率 | 99.99% @0.3um ——99.99999% @0.12um《可选》 | ||
噪音 | 0.45m/s=48分贝 ±3分贝 | ||
噪音测试 | 过滤器下方1.5米测试 | ||
电源 | 220V 50HZ | ||
功率 | 130-180W | 145-200W | 150-220W |
箱体材质 | 镀铝锌板/冷轧钢板烤漆/镜面不锈钢/亚铅铁板 |

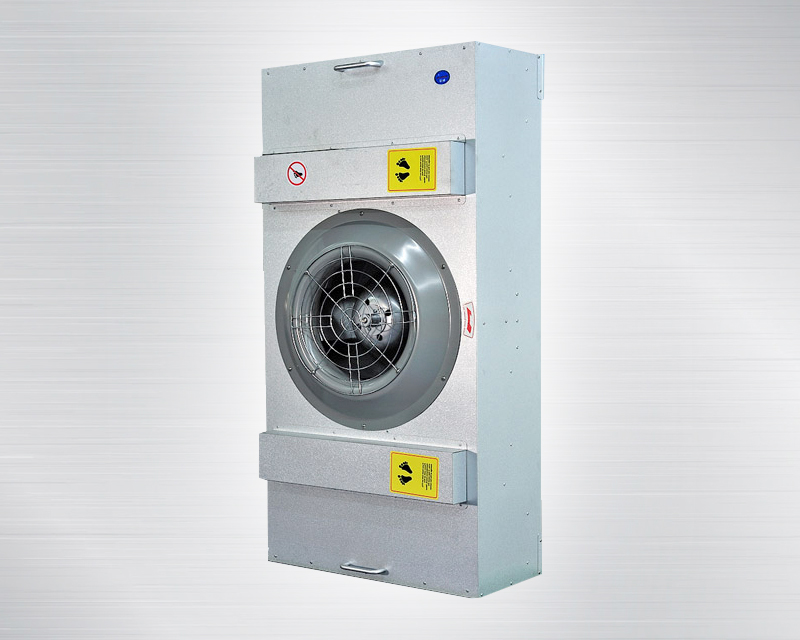

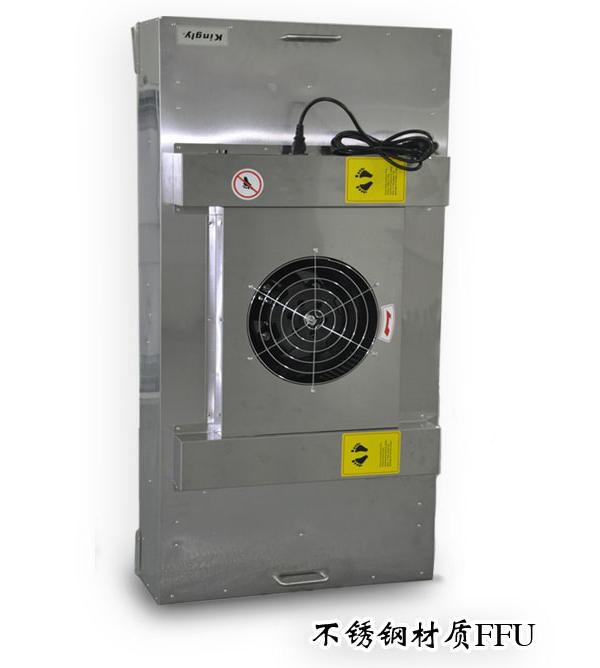

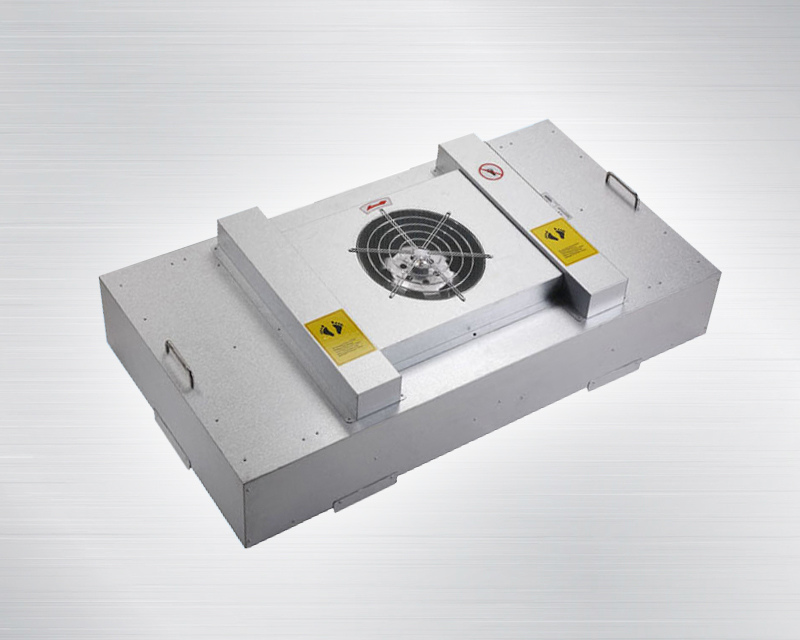

实图展示
FFU产品部件示意图
1.脚踏板 | 2.导流罩护网 |
3.FFU箱体 | 4.FFU控制板 |
5.不锈钢提手 | 6.定位挡板 |
产品工作原理
FFU安装示意图
